因为变压器分接开关的触头部分在运行中可能磨损,而未使用的分接开关的触头部分长期浸在油中,也可能因氧化而在触头表面生成一层氧化膜,使开关接触不良。为防止分接开关故障,在分接开关换挡时,必须来回转动分接开关手柄10数次,以消除触头表面的氧化膜和油垢,使其接触良好;然后核对开关指示位置与实际接线是否符合;最后测量切换后的各分接头的直流电阻值三相应平衡,互差不能超过2%,否则,应查明原因,进行处理。
例如,某局的一台SFS31500/110型110/35/10kV变压器,大修后,做电气试验各项绝缘指标合格。仅中压侧直流电阻在IV档位置上,A、B、C相间差达到2.77%,超过标准的0.77%,后又复测数据如表2-151所示。
表2-151 各项直流电阻测量值
档/相
|
AmOm
|
BmOm
|
CmOm
|
△R%
|
III
|
0.10055
|
0.10051
|
0.10100
|
0.49%
|
IV
|
0.10095
|
0.09820
|
0.09860
|
2.8%
|
V
|
0.09740
|
0.09650
|
0.09610
|
1.34%
|
为寻测缺陷点,吊罩检查各相分接开关及测量局部焊接头的过渡电阻,测得数值如表2-152所示,测量部位如图2-137所示。
表2-152 各相局部焊接头的过渡电阻
(Ω,气温为26℃)
测量位置
|
Am1Am6
|
Bm1Bm6
|
Am7Om
|
Bm7Om
|
电阻值
|
0.06385
|
0.05645
|
0.04890
|
0.04920
|

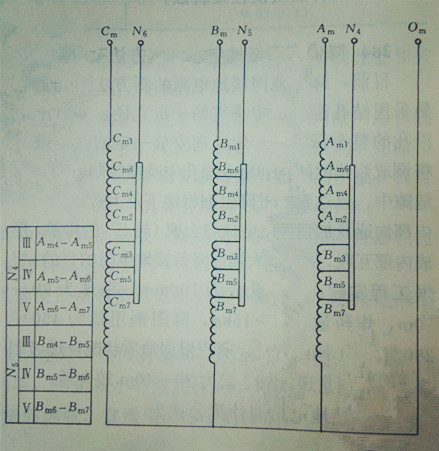

图2-137 分接开关档位及中压绕组接线原理图
测量引线是用紫铜片锡焊后,垫入分接开关动触头内,依靠分接本身的弹簧压力而压紧,并用薄绝缘纸垫入隔离。测量仪器使用QJ-44型直流电桥。
检测证明,缺陷点在Am1-Am6段上。经剥开绝缘检查并测量焊接头,未发现异常情况。后再测量Am6线段(分接头至焊接头一段),并用手摇动该引线,直流电桥检流计指针出现冲击摆动现象。说明分接开关静触头引线松动,按其结构分析,在不必焊开引线的情况下,直接拖动引出线一圈,凭手上触觉已拧紧该引线的螺丝后,复测直流电阻值合格。
引出线紧固后,重新检测各项试验,均合格,投入运行以来,色谱分析各项气体指标正常。
|
