泄漏电流试验的原理和绝缘电阻试验是一致的，但其所用的直流试验电压时由高压整流设备所供给的，电压比兆欧表高，且可以调节，这样绝缘本身的弱点就容易显示出来。同时，试验是用微安表来指示泄漏电流值，读数比兆欧表准确，在加压过程中可以随时监视微安表读书。因此，泄漏电流试验对于发掘绝缘缺陷比绝缘电阻试验更灵敏和有效。特别是对一些尚未贯通的集中性缺陷，通过直流耐压能够发现交流耐压时所不能发现的缺陷，尤其是发电机定子绕组端部的缺陷。泄露电流试验属于非破坏性试验，而直流耐压试验属于破坏性试验。

在现场一般使用交流耐压试验器。它使用高压硅堆作为整流元件，电源使用工频电源，对串级整流装置也采用中频电源。由变压器、电容器、硅堆，保护电阻等元件组成半波、倍压、串级整流回路，其参数将数据被试设备的电压来选择。

测量方法

（1）按图1所示进行接线，这两种接线主要差别是微安表的接线位置。一种是在高压侧，测量比较准确，但读数不方便，操作人员在试验中调整微安表量程时应采用安全措施，比较麻烦；另一种是在低压侧，读数方便。

图1 微安表的接线方式

DC—高压整流装置；R—保护电阻；C—滤波电容器；R_V—高值电阻器；mA—串联毫安表；uA—微安表

(2)确定试验电压值。根据《预规》要求选择。

（3）试验前，应检查被试发电机是否停电，接地放电，检查一切对外连线是否断开。

（4）应在停机后清理污秽前热状态下进行。对备用的机组可在冷态下进行，氢冷的严禁在置换过程中进行，排氢后含氢量应小于3%。

（5）在接线后，应由第二人复查无误。

（6）升压时应缓慢，按《规程》要求，每级0.5UN分阶段升高，每阶段停留1min。

（7）在升压过程中，应监视发电机、试验器及微安表，一旦有异常现象应立即降压，断开电源，并查明原因。

（8）降压、断电及放电。试验完成后，应迅速降压到零切断电源，进行充分放电（需5min以上），放电时，应通过适当的放电电阻（专用的放电棒）进行。

（9）整理记录并绘制电流电压关系曲线。

（10）对水内冷发电机采用低压屏蔽接线，如图2所示。

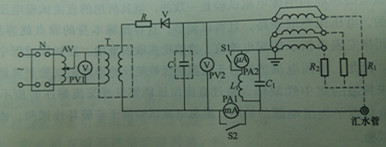

图2 低压屏蔽法接线图

N—稳压器；AV—调压器；PV1—交流电压表；T—高压试验变压器；R—限流保护电阻；V—硅整流二极管；PV2—高压静电电压表；PA1—毫安表；PA2—微安表；S1、S2—单向开关；C₁—低压滤波电容器；R₁—被试分支与绝缘引水管并联电阻（通水）；R₂—汇水管对地绝缘电阻（通水）；L₁—扼流圈

（11）采用低压屏蔽法试验水内冷发电机定子绕组时，应注意以下几点。

1）水质要求。在通水状态下试验时，水质应维持电导率≤2~5uS/cm，pH=7~8.

2)为了防止微安表因受引水管水电阻大小的影响而摆动可采用并联电容器（1~2uF）(电容器外壳要对地绝缘)或降低水电导率到5uS/cm以下（如2uS/cm）。

3）测得的泄漏电流应按式（1-4）矫正（考虑引水管对地绝缘电阻并联影响）

I_xI_A(1＋R_A/R_dx)-I0 (1-4)

式中I_A—微安表实测电流，uA；

R_A—微安表内阻，Ω；

R_dx—微安表并联水电阻，Ω；

I₀—空载泄露电流（即试验器电流），uA。

4）通水加压前，调整电位器，即调节微安表内阻，使微安表指示零，以补偿引水管的极化电势使微安表偏转。
